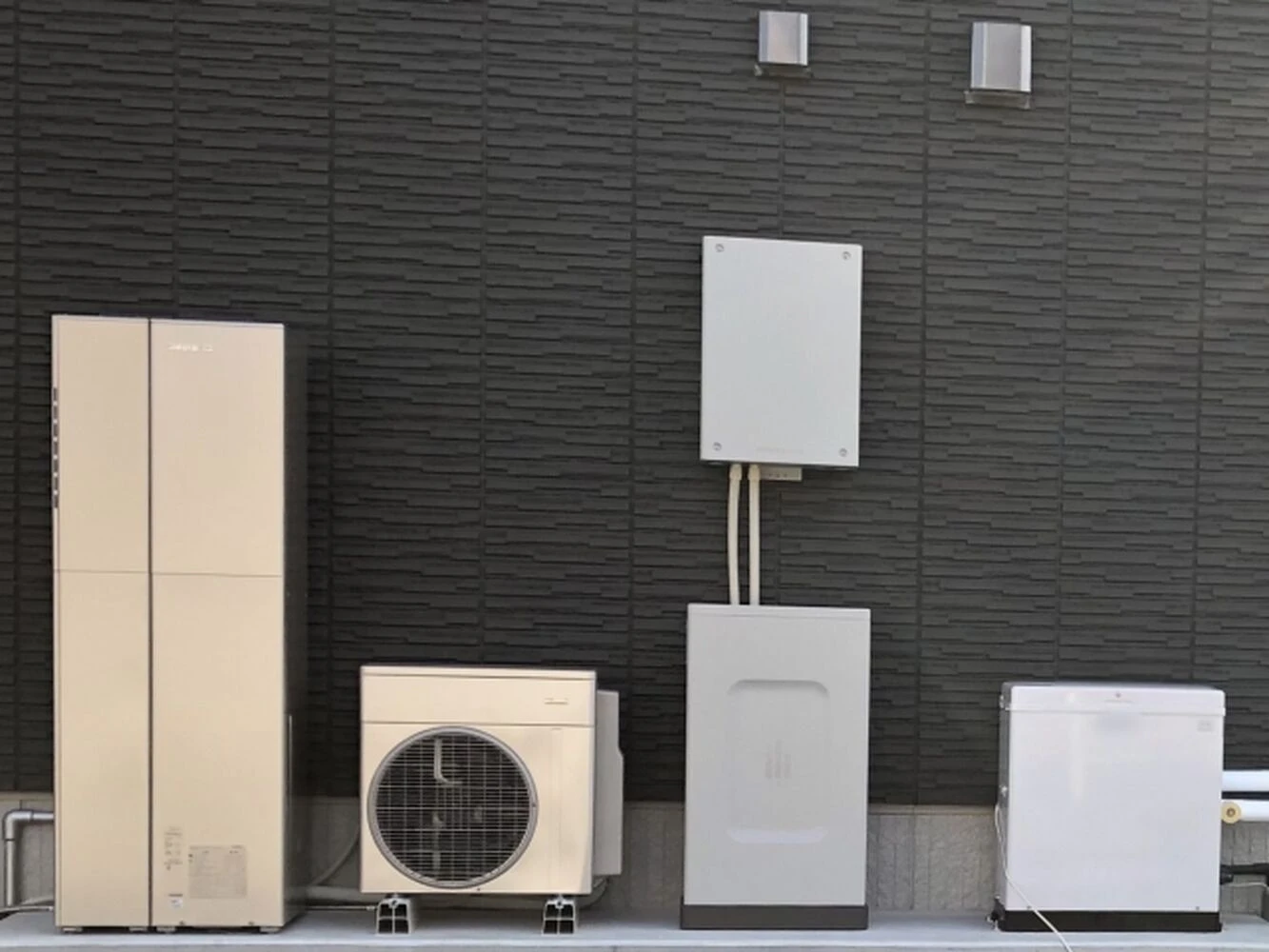

エコキュートは「ヒートポンプユニット（室外機のような箱）」と「貯湯タンクユニット（お湯をためるタンク）」の2つで成り立つ給湯設備です。
30〜50代の戸建て・2〜4人世帯で、導入や買い替えを検討している方にとっては「高い買い物だから仕組みを理解して選びたい」「どこが壊れやすいのか知りたい」という不安がつきものです。
この記事では、エコキュートの内部構造を“部品の役割”と“お湯の流れ”から噛み砕いて解説し、故障しやすいポイントや寿命・交換目安、後悔しない選び方までつなげて整理します。

■エコキュートの内部構造とは？

エコキュートの内部構造は、大きく「空気の熱を集めてお湯を作るヒートポンプ側」と「作ったお湯を貯めて必要な温度で供給するタンク側」、そして両者を賢く動かす「制御（基板・センサー・リモコン）」で構成されます。
見た目はシンプルでも、中では冷媒（CO2など）を循環させる回路、水を循環させる配管、温度や圧力を監視するセンサー、安全弁や逃し弁などの保護部品が連携しています。
内部構造を理解すると「どこに負荷がかかるか」「どの部品が消耗しやすいか」「点検で何を見ればよいか」が分かり、機種選びや故障予防に直結します。

エコキュートが「お湯を作る」基本の仕組み

エコキュートは、夜間など電気料金が安い時間帯を中心にヒートポンプでお湯を作り、貯湯タンクにためて日中に使う仕組みです。
流れとしては「外気の熱を集める→冷媒を圧縮して高温にする→熱交換器で水を温める→温まったお湯をタンクへ送る→タンクのお湯を混合して蛇口へ供給」という順番です。
ガス給湯器のように“使うたびに燃焼して瞬間的に沸かす”のではなく、“まとめて作って保温する”のが特徴です。
そのため、タンク容量（370L/460Lなど）や家族人数、入浴スタイルが合っていないと「湯切れ」や「余らせてロス」が起きやすく、内部構造の理解が選定に役立ちます。

エアコンと似ている？ヒートポンプの原理

エコキュートの心臓部であるヒートポンプは、原理的にはエアコンとよく似ています。
エアコンが「室内外で熱を移動させる」のに対し、エコキュートは「外気から集めた熱を水に移してお湯を作る」装置です。
ポイントは“熱を作る”というより“熱を運ぶ”ことです。
冷媒は圧縮されると高温になり、膨張すると低温になります。
この性質を利用して、外気から熱を吸い上げ、熱交換器で水へ渡します。
電気は主に圧縮機（コンプレッサー）を動かすために使われ、投入した電力以上の熱を運べるため高効率（COPが高い）になりやすいのがメリットです。

■エコキュートを構成する主な内部ユニット

エコキュートは「ヒートポンプユニット」「貯湯タンクユニット」「制御（基板・センサー・リモコン）」の3要素で理解すると、内部構造が一気に分かりやすくなります。
ヒートポンプは“お湯を作る工場”、タンクは“お湯の倉庫”、制御は“司令塔”です。
さらに、追い焚き機能がある機種では「風呂熱交換器」や「循環ポンプ」など浴槽側の回路も加わります。
どのユニットも単体では完結せず、配管・バルブ・センサーでつながって初めて安定運転します。
買い替え時は、設置スペースだけでなく配管取り回しやメンテ性（点検口、フィルター位置）も確認すると後悔しにくくなります。

ヒートポンプユニットの役割

ヒートポンプユニットは、外気の熱を集めて水を温める“熱源機”です。
内部には圧縮機、熱交換器（給湯用）、膨張弁、ファン、冷媒配管、各種センサー（温度・圧力）などが収まっています。
ファンで外気を取り込み、蒸発器側で冷媒が熱を吸収し、圧縮機で高温高圧にして、凝縮器（熱交換器）で水へ熱を渡します。
このユニットは稼働時に振動・熱・圧力変化が大きく、経年で負担が蓄積しやすいのが特徴です。
また、設置環境（塩害地域、落ち葉、積雪、通気不良）によって効率低下や故障リスクが上がるため、内部構造を知るほど“置き方”の重要性が見えてきます。

貯湯タンクユニットの構造

貯湯タンクユニットは、作ったお湯をためておき、必要な温度に調整して各蛇口や浴槽へ供給する役割を担います。
内部にはタンク本体（ステンレス等）、断熱材、給水・給湯配管、混合弁、逃し弁（安全弁）、減圧弁、ストレーナー（フィルター）、温度センサー、場合によっては電気ヒーター（補助加熱）などが入っています。
タンクは高温のお湯を長時間保持するため、断熱構造が性能を左右します。
また、水道水由来のスケール（ミネラル分）や配管内のゴミが溜まると、流量低下や弁の不具合につながることがあります。
定期的な排水（タンク洗浄）手順が用意されているのは、こうした内部構造上の理由です。

制御基板・リモコンの仕組み

制御基板は、ヒートポンプとタンク、各センサーからの情報をもとに「いつ・どれだけ・何度で」沸き上げるかを判断する司令塔です。
外気温、タンク温度、給水温度、使用湯量の学習データ、圧力や流量などを監視し、圧縮機の運転やバルブ開閉、ポンプ動作を制御します。
リモコンは単なる操作盤ではなく、設定（沸き上げ量、節約モード、追い焚き、配管洗浄）を基板へ伝え、エラーコードを表示する“診断窓口”でもあります。
雷サージや湿気、経年劣化で基板が不調になると、機械的に壊れていなくても停止することがあるため、内部構造を知っていると「どこが原因か」の切り分けがしやすくなります。

■貯湯タンク内部の構造を詳しく解説

貯湯タンクの内部は、単にお湯が満タンで入っているわけではなく、温度の違う層を作って効率よく使えるように設計されています。
この“層”の考え方を理解すると、湯切れの起き方、追い焚きの挙動、節約モードの意味が腑に落ちます。
また、タンク内には給水・給湯の取り出し口の位置やディフューザー（拡散部）など、層を崩しにくい工夫が入っていることが多いです。
断熱材の厚みや構造、配管の取り回し、混合弁の制御精度も、実際の使い勝手（温度の安定、保温ロス）に影響します。
買い替え時は容量だけでなく、こうした内部設計の思想も比較ポイントになります。

三層構造（高温・中温・低温）の考え方

多くのエコキュートは、タンク内で「上部に高温」「中間に中温」「下部に低温」という温度成層（層構造）を作りやすい設計になっています。
温かい水は上に、冷たい水は下にたまりやすい性質を利用し、上の高温層から優先的に給湯へ使うことで、同じタンク容量でも“使えるお湯”を最大化します。
例えば、タンク上部に高温のお湯が残っていれば、混合弁で水と混ぜて適温（40〜42℃など）を作れます。
一方で、層が崩れる（攪拌される）と、全体がぬるくなり、体感として「急に湯切れっぽい」状態になりやすいです。
入浴・シャワーの使い方や、追い焚き頻度が層に影響する点も、内部構造を知ると納得できます。

追い焚き・給湯時の水の流れ

給湯時は、タンク上部の高温層からお湯を取り出し、混合弁で水と混ぜて設定温度にして各蛇口へ送ります。
同時に、使った分だけ水道水がタンク下部へ給水され、層構造を保ちながら入れ替わっていきます。
追い焚き（フルオート等）の場合は、浴槽の湯を循環ポンプで吸い込み、風呂熱交換器で温めて浴槽へ戻す流れが基本です。
ここで重要なのは、追い焚きは“タンクのお湯をそのまま足す”のではなく、“浴槽の湯を温め直す回路”が動く点です。
そのため、循環アダプターの詰まり、配管内の汚れ、ポンプの劣化があると、追い焚きが弱い・時間がかかる・エラーが出るといった症状につながります。

断熱構造と保温性能の仕組み

貯湯タンクは、内部の高温のお湯を長時間保つために、タンク外周に厚い断熱材を巻いた構造が一般的です。
断熱性能が高いほど、夜間に沸かしたお湯の温度低下が小さくなり、日中の追加沸き上げ（再加熱）を減らせるため、電気代にも影響します。
また、配管の取り出し部や点検口まわりは熱が逃げやすい“弱点”になりやすく、メーカーは断熱カバーや熱橋（ねっきょう）対策でロスを抑えています。
ただし、設置場所が風当たりの強い屋外であったり、配管の保温材が劣化・破損していたりすると、タンクが良くても放熱が増えます。
内部構造の理解は「本体性能」だけでなく「施工品質（保温・配管）」の重要性にも気づけるのがメリットです。

■ヒートポンプ内部の構造と動作

ヒートポンプユニットの内部は、冷媒回路と空気側（ファン・熱交換器）、そして水側（給湯用の熱交換器や循環ポンプ等）が組み合わさった構造です。
ここでの主役は圧縮機で、運転音や消費電力、故障リスクの中心にもなります。
また、冷媒は密閉された配管内を循環し、圧力・温度が大きく変化するため、センサーと保護制御が非常に重要です。
冬場の能力低下や霜取り運転など、ユーザーが「なぜ今止まった？」「なぜ時間がかかる？」と感じる挙動も、内部構造を知ると理由が見えてきます。
買い替え検討では、寒冷地仕様や低外気温時の能力、霜取り制御の考え方も比較ポイントになります。

圧縮機・熱交換器の働き

圧縮機（コンプレッサー）は、低温低圧の冷媒ガスを圧縮して高温高圧にし、熱を“使える温度”まで引き上げる部品です。
この高温になった冷媒が、凝縮器（給湯用熱交換器）で水へ熱を渡し、冷媒は液化します。
一方、外気側の熱交換器（蒸発器）では、冷媒が外気から熱を吸収して蒸発し、再び圧縮機へ戻ります。
つまり、熱交換器は「外気→冷媒」「冷媒→水」という2段の受け渡しを担い、圧縮機はその循環を成立させるエンジンです。
圧縮機は稼働時間が長くなるほど摩耗・劣化が進みやすいため、運転音の変化や沸き上げ時間の伸びは、内部劣化のサインとして見逃せません。

冷媒の流れと安全性

エコキュートの冷媒は、一般的にCO2（自然冷媒）を採用する機種が多く、密閉された冷媒配管内を循環します。
流れは「蒸発器で熱を吸う→圧縮機で高温高圧→凝縮器で水へ放熱→膨張弁で減圧して低温化→蒸発器へ戻る」というサイクルです。
CO2冷媒は高圧で運転する特性があるため、圧力センサーや安全弁、異常時停止などの保護制御が組み込まれています。
ユーザー側で冷媒に触れることは基本的になく、点検・修理は有資格者が行う領域です。
ただし、冷媒回路の異常は「エラーコード」「沸き上げ不可」「異音」などで現れることが多く、早期対応が結果的に修理費を抑えることにつながります。

冬でもお湯が作れる理由

冬でも外気にはわずかな熱があり、ヒートポンプはその熱を集めて温度を引き上げられるため、お湯を作れます。
ただし外気温が低いほど、同じ量の熱を集めるのに時間がかかり、効率（COP）が下がりやすいのは事実です。
さらに、外気側熱交換器に霜が付くと熱交換が妨げられるため、霜取り運転（デフロスト）で一時的に運転が切り替わることがあります。
この間は沸き上げが進みにくく、「急に止まった」「湯切れしやすい」と感じる原因になります。
寒冷地では、低外気温時の能力が高いモデルや、凍結防止・配管保温が強化された仕様を選ぶと、内部構造上の弱点（低温時の熱交換・凍結）を補いやすくなります。

■内部構造から見る「故障しやすい部品」

エコキュートの故障は、どの部品に負荷が集中するかを知ると予防しやすくなります。
大きく分けると、①動く部品が多く高圧で動作するヒートポンプ側、②水・スケール・腐食の影響を受けるタンク/配管側、③雷や湿気・経年で影響を受ける制御基板側が要注意です。
また、症状は「お湯が出ない」だけでなく、「沸き上げが遅い」「追い焚きが弱い」「エラーが断続的」など段階的に出ることもあります。
内部構造を理解しておくと、エラーコード確認→使用状況の切り分け→業者へ伝える情報整理ができ、無駄な出張や誤診を減らしやすくなります。

ヒートポンプが故障する原因

ヒートポンプ側で多いのは、圧縮機の劣化、ファンモーター不良、熱交換器の目詰まり（汚れ・塩害）、センサー異常、冷媒回路の不具合などです。
特に圧縮機は高負荷で長時間動くため、経年で性能低下や異音が出やすい部品です。
また、通気が悪い場所に設置すると、排熱がこもって効率が落ち、結果的に運転時間が伸びて負担が増える悪循環になります。
海沿いでは塩害で熱交換器が傷みやすく、落ち葉や粉塵が多い環境ではフィンが詰まって能力低下を招きます。
「沸き上げ時間が以前より長い」「運転音が変わった」は、内部構造上の負担増を示すサインとして覚えておくと安心です。

タンク・配管トラブルの例

タンク・配管側は、水を扱う以上「漏れ」「詰まり」「弁の不具合」が代表的です。
減圧弁や逃し弁、混合弁は内部にゴミやスケールが噛むと動作不良を起こし、湯温が安定しない・出が悪いといった症状につながります。
また、配管の保温材が劣化すると凍結リスクが上がり、冬場に破損・漏水が起きることもあります。
フルオートの追い焚き配管は、皮脂汚れや入浴剤成分が蓄積しやすく、循環不良や臭いの原因になります。
内部構造を踏まえると、定期的な配管洗浄やストレーナー清掃、凍結対策が“故障予防”として合理的だと分かります。

制御基板の不具合が起きるケース

制御基板の不具合は、部品が物理的に壊れていなくても「安全のため停止する」形で表面化しやすいのが特徴です。
原因としては、雷サージ（落雷による過電圧）、湿気や結露、経年によるコンデンサ劣化、端子の接触不良などが挙げられます。
症状は、エラーコードが頻発する、リモコンが点滅する、突然停止して復帰する、といった“再現性が低い不調”になりがちです。
このタイプはユーザー側での判断が難しいため、エラーコード・発生時刻・天候（雷雨）・使用状況をメモしておくと、修理時の特定が早まります。
また、分電盤側の避雷器やサージ対策を検討するのも、内部構造（電子制御が多い）を踏まえた現実的な備えです。

■内部構造を知ると分かる寿命と交換目安

エコキュートの寿命は「タンクが持つか」だけでなく、「圧縮機や基板など高額部品がどこまで持つか」で実質的に決まります。
内部構造を理解していると、修理費がかさみやすい部位（ヒートポンプ・基板）と、比較的対処しやすい部位（弁・センサー・配管部材）を分けて考えられます。
また、家族構成や使用湯量が変わる30〜50代は、容量の見直しや省エネ性能の更新メリットも出やすい時期です。
「まだ動くから」だけで先延ばしにすると、真冬の故障で数日お湯が使えないリスクもあるため、交換目安を構造面から把握しておくと安心です。

エコキュートの平均寿命

一般的にエコキュートの寿命目安は約10〜15年とされることが多く、内部構造的には圧縮機・基板・各弁類・ポンプ類の劣化が節目になりやすいです。
タンク自体は丈夫でも、ヒートポンプ側の能力低下や冷媒系統の不具合が出ると修理費が高くなり、結果として交換を選ぶケースが増えます。
また、設置環境（塩害、積雪、粉塵、狭所設置）や使用条件（追い焚き頻度、湯量、設定温度）で寿命は前後します。
「沸き上げに時間がかかる」「電気代が上がった」「エラーが増えた」は、内部の効率低下やセンサー異常の可能性があり、寿命のサインとして捉えると判断しやすくなります。

修理と交換の判断ポイント

判断のコツは「故障部位が高額中枢か」「他の部品も連鎖的に傷んでいそうか」「生活への影響が大きい季節か」をセットで考えることです。
例えば、基板や圧縮機など中枢部品の交換は費用が大きくなりやすく、使用年数が10年超なら交換の方が総合的に安心な場合があります。
一方、弁やセンサー、ストレーナー詰まりなど比較的軽微な不具合なら修理で延命しやすいです。
また、補助金や省エネ性能の進化（年間給湯保温効率の改善）で、交換によるランニングコスト低下が見込めることもあります。

• 交換寄りになりやすい：10年以上使用＋圧縮機/冷媒系/基板の高額修理が必要
• 修理で様子見しやすい：使用年数が浅い＋弁/センサー/配管部材など局所的な不具合
• 判断材料：見積もり金額、部品供給状況、冬場のリスク、電気代の変化

■エコキュート選びに内部構造が重要な理由

エコキュートは「容量」や「フルオート/オート」だけで選ぶと、設置後にメンテナンス性や故障時の負担で後悔することがあります。
内部構造に目を向けると、同じように見える機種でも、断熱の考え方、配管洗浄機能、センサー配置、凍結対策、点検のしやすさなどに差があることが分かります。
特に戸建てでは屋外設置が多く、環境要因（風雨・塩害・積雪）を受けやすいので、構造の“守り”が効いてきます。
また、故障しやすい部位が分かれば、延長保証の付け方や、施工時に注意すべき点（通気、基礎、配管保温）も具体化できます。
高額設備だからこそ、内部構造の理解が「納得して選ぶ」ための根拠になります。

メーカーごとの構造の違い

メーカーごとに、基本の二分構成（ヒートポンプ＋タンク）は共通ですが、細部の設計思想には違いがあります。
例えば、断熱材の構成やタンクの層を保つ工夫、配管洗浄の自動化、凍結防止ヒーターや保温材の強化、リモコンUIとエラー診断の分かりやすさなどが比較ポイントです。
また、薄型・スリム型ではタンク形状が異なり、内部が2缶式のような構造になるケースもあります。
設置スペースの制約を満たしつつ、湯切れしにくさやメンテ性をどう両立しているかは、メーカー・シリーズで差が出ます。
カタログでは見えにくい部分なので、点検口位置、配管洗浄機能、寒冷地仕様の有無など“構造に紐づく項目”で比較すると選びやすくなります。

メンテナンス性で選ぶポイント

内部構造を踏まえたメンテナンス性は、長期的な安心とコストに直結します。
具体的には、ストレーナー清掃のしやすさ、配管洗浄機能の有無、点検口のアクセス、エラー表示の分かりやすさ、部品供給や修理体制などが重要です。
また、屋外設置では「通気が確保できるか」「落ち葉が溜まりにくいか」「積雪で吸排気が塞がれないか」も、実質的なメンテ性です。
購入時に施工店へ、将来の点検・交換を想定した配置（前面スペース、配管の取り回し、保温材の巻き方）を相談すると、故障率や修理のしやすさが変わります。

• 日常で効く：ストレーナー清掃の導線、配管洗浄の自動/手動、リモコンのエラー確認
• 環境で効く：塩害対策仕様、積雪対策、通気スペースの確保
• 将来で効く：点検口の位置、部品供給年数、延長保証の選択肢

■よくある質問（FAQ）

最後に、内部構造を調べる方が特に気にしやすい「清掃は自分でできるのか」「メーカー差は大きいのか」「構造で電気代が変わるのか」を整理します。
エコキュートは高圧冷媒や電装部品を含むため、ユーザーが触れてよい範囲と、触れるべきでない範囲が明確に分かれます。
安全に長く使うには、取扱説明書にある範囲の手入れを継続し、異常時はエラーコードを手がかりに早めに相談するのが基本です。
内部構造の理解は、過度に不安になるためではなく「正しく怖がる」ための知識として役立ちます。

内部清掃は自分でできる？

ユーザーができる内部清掃は、基本的に「取扱説明書に記載された範囲」に限られます。
代表例は、貯湯タンクの定期排水（タンク内の水を入れ替えて汚れを排出する手順）や、給水ストレーナー（フィルター）の清掃、浴槽循環口フィルターの掃除などです。
一方、ヒートポンプユニット内部の冷媒回路、電装（基板）、高圧部品の分解清掃は危険で、資格や専用工具が必要な領域です。
「できること」を継続するだけでも、弁の詰まりや循環不良の予防につながるため、内部構造を理解した上で“触ってよい場所”を押さえるのが現実的です。

• 自分でやりやすい：ストレーナー清掃、浴槽フィルター清掃、取説どおりのタンク排水
• 業者領域：冷媒系統、基板、圧縮機、内部配管の分解を伴う作業

構造はメーカーで大きく違う？

基本構造（ヒートポンプ＋貯湯タンク＋制御）は共通なので、“根本的に別物”というほど大きくは違いません。
ただし、差が出るのは「断熱・層構造の作り方」「配管洗浄や自動運転のロジック」「凍結・塩害など環境対策」「点検性」「エラー診断の分かりやすさ」といった実用面です。
また、薄型・スリム型など形状が変わると、タンクの内部構成（複数缶構造など）や配管取り回しが変わり、設置条件やメンテ性に影響します。
比較するときは、カタログの機能名だけでなく「その機能がどの部品・どの回路に効くのか」を意識すると、内部構造の違いを実感しやすくなります。

内部構造が原因で電気代は変わる？

電気代は、内部構造（＝効率とロス）で変わります。
具体的には、ヒートポンプの熱交換効率や圧縮機制御、霜取り制御の賢さ、タンクの断熱性能、配管の保温、混合弁制御の精度などが積み重なって差になります。
同じ使用湯量でも、断熱が弱いと保温ロスが増え、追加沸き上げが増えて電気代が上がりやすいです。
また、外気温が低い地域では、低温時の能力が高い構造・仕様を選ぶほど、沸き上げ時間や補助ヒーター使用が抑えられ、結果的に電気代が安定しやすくなります。
機種選びでは、年間給湯保温効率などの指標とあわせて、設置環境に合う構造（寒冷地・塩害・積雪）かを確認するのが効果的です。
